Преобразователи для твердомеров

Выбор подходящего UCI-преобразователя

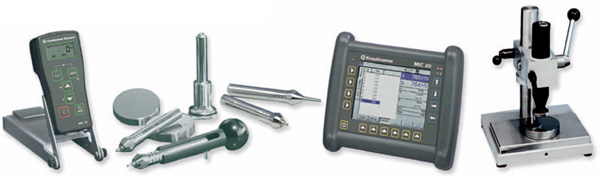

Преобразователи_UCI

Для проведения измерения по принципу UCI, в преобразователе, состоящем из стержня с расположенной на его контактном конце алмазной пирамидкой Виккерса, создаются частотные колебания при помощи пьезоэлектрических датчиков. Пружина создает нагрузку, и частота стержня изменяется пропорционально площади контактного отпечатка, оставленного пирамидкой Виккерса. Таким образом, значение твердости определяется не оптически, а по диагоналям отпечатка, как при обычном статическом измерении твердости, а путем электронного измерения смещения частоты в течение секунд. Прибор постоянно отслеживает частоту, вычисляет и мгновенно выдает значение твердости. UCI-метод наилучшим образом подходит для тестирования однородных материалов. Различные модели UCI-преобразователей позволяют создавать шесть испытательных нагрузок.

UCI-преобразователи, преимущества и типичные варианты применения
Испытательная нагрузкаИмеющиеся модели преобразователейПреимуществоТипичное применение
98 Н (10 кгс)MIC 2010, стандартная длина, портативныйНаибольший отпечаток, требует минимальной подготовки поверхностиТестирование небольших ковок, сварных соединений, околошовных зон
50 Н (5 кгс)MIC 205, стандартная длина, портативныйПозволяет решить большинство проблем общего характераВпускные или цементированные механические детали, например, распредвалы, турбины, сварные соединения, околошовные зоны
50 H (5 кгс)MIC 205L, увеличенной длины, портативныйДополнительная длина 30 ммИзмерения в пазах, на торцах и ножках зубьев зубчатых колес
50 Н (5 кгс)MIC 205S, короткий, портативныйУменьшенная длина, 90 мм, электроника расположена в отдельном корпусеТурбинные лопатки, внутри труб диаметром > 90 мм
10 H (1 кгс)MIC 201, стандартная длина, портативныйПростота подачи нагрузки; позволяет проводить контролируемое тестирование на точном радиусеИон-азотированные штампы и изложницы, формы, прессы, тонкостенные детали
10 H (1 кгс)MIC 201L, увеличенной длины, портативныйИзмерения изделий сложной геометрииПодшипники, торцы зубьев
10 H (1 кгс)MIC 201S, короткий, портативныйУменьшенная длина, 90 мм, электроника расположена в отдельном корпусеТурбинные лопатки, внутри труб диаметром > 90 мм
8 Н (0,9 кгс)MIC 211, преобразователь для электродвигателяАвтоматическая подача нагрузкиОбработанные прецизионные детали, зубчатые колеса, каналы подшипников
3 H (0,3 кгс)MIC 2103, преобразователь для электродвигателяАвтоматическая подача нагрузкиПокрытия, например, медные или хромовые покрытия стальных цилиндров (40 мкм), формные цилиндры глубокой печати, покрытия, упрочненные покрытия
1 H (0,1 кгс)MIC 2101, преобразователь для электродвигателяМинимально глубокий отпечатокЭти покрытия с отполированной поверхностью

Выбор подходящего ударного устройства

Преобразователи_Rebound

МодельИнденторЭнергия удара (Н мм)Типовое применение
Dyna Dшарик из карбида вольфрама, диаметр 3 мм12Общецелевое испытание однородных материалов
Dyna Eалмазная пирамида, 3 мм12>50 HRC, например, мельничные валки, кованные из закаленной стали
Dyna Gшарик из карбида вольфрама, диаметр 5 мм90<650 HB, например, большие литые и кованные изделия, с менее строгими требованиями к поверхности (в отличие от Dyna D)
DynaPOCKETшарик из карбида вольфрама, диаметр 3 мм12Компактный прибор для определения твордости по методу отскока
