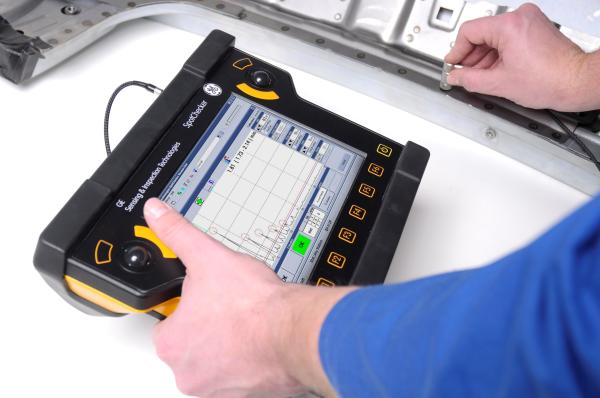

Spotchecker – портативный дефектоскоп для контроля качества сварки в процессе производства.

Дефектоскоп весит всего 3.2 кг, питается от аккумуляторов и имеет защиту по IP65. Быстрая смена аккумуляторов обеспечивает продолжительную работу дефектоскопа.

Для работы с Spotchecker не требуется интенсивного обучения, специальная система “expert” помогает операторам, имеющим недостаточную квалификацию в области контроля качества сварки.

SpotChecker, на сегодняшний день, “завершает” линейку дефектоскопов USLT, предназначенную для контроля качества сварки. Дефектоскоп действительно портативен, при этом имеет прорезиненный защитный корпус. Ключевое отличие данного дефектоскопа от других технических разработок для контроля точечной сварки заключается в его физических характеристиках (вес/размер), наличии защитного корпуса и удобного интерфейса оператора.

Скачать брошюру SpotChecker!

Преимущества дефектоскопа SpotChecker

Применение дефектоскопа SpotChecker

Технические данные дефектоскопа SpotChecker
Температура храненияОт -20C до + 60C
Рабочая температураОт 0C до + 45C
РазмерыШ 225 x В 314 x Д 94 мм
Масса3,2кг (с аккумулятором)
Класс защитыIP 65
УдаропрочностьСоответствует EN 600 68-2-27
ВиброустойчивостьСоответствует EN 600 68-2-6 Fc
Дисплей8,4-дюймовый ЖК сенсорный дисплей
Органы управления2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей

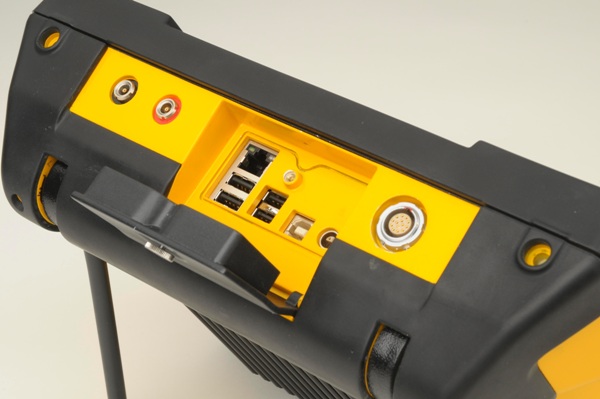

Преобразователи2 LEMO 00, триаксиальный кабель
Блок питания2 LEMO 0S, 4-контактное гнездо
Сеть1 RJ45
USB4 USB порта типа А, 1 USB порт типа В
ДополнительноWLAN, Bluetooth
Рабочее напряжение15В, постоянный ток
Потребляемая мощность22 Вт
Аккумуляторы1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч
Время работыПрибл. 4 часа с двумя аккумуляторами
Блок питанияВнешний блок питания 100 …230 В, переменный ток, макс. 70 Вт
Тип импульсаОстрый импульс
Частота следования импульса (ЧСИ)Макс. 1000 Гц, нет непрерывной последовательности импульса
НапряжениеМакс. 400 В
Время подъема зондирующего импульса< 15 нс
Демпфирование50 Ом
Диапазон калибровкиМин. 0 – 2,5мм; макс. 0 – 9700 мм (по стали)
Диапазон скорости звука500…15000 м/с, редактируемая таблица материалов
Смещение импульса-10 до 1500 мм (по стали)
Задержка преобразователя0 до 100 мкс
Диапазон частот2 – 20 МГц (-3дБ)
Усиление110 дБ, настраиваемые с шагом 0,5/1/2/6 дБ
ДетектированиеДвухполупериодное
Стробы2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея
Измерение расстоянияЗондирующий импульс и точка измерения в стробе А или В
Разрешающая способность измеренияРасстояние/ TOF: до 12,6мм: 0,01мм, 0,2% от ширины экрана
Амплитуда0,5% высоты дисплея или 0,2 дБ
Дискретизация А-развертки1024 x 1024 пикселей
Фиксация дисплеяСтатическая фиксация А-развертки, динамическая фиксация А-развертки
Сравнение эхо-сигналовОдновременное отображение активного сигнала и сохраненной А-развертки
Диалоговые языкиНемецкий, английский, французский, испанский, итальянский, китайский, японский
Единицы измерениямм
