Испытательные прессы
Испытательные лабораторные прессы типа ПИ производятся в соответствии с ГОСТ 28840, предназначены для испытания металлов, изделий и образцов строительных материалов (гипс, бетон, цемент, кирпич) на сжатие и, при использовании специальных приспособлений, на изгиб.
Принцип измерения нагрузки на испытательных прессах ПИ основан на преобразовании датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Приложение усилия на образец осуществляется при помощи гидравлического привода.

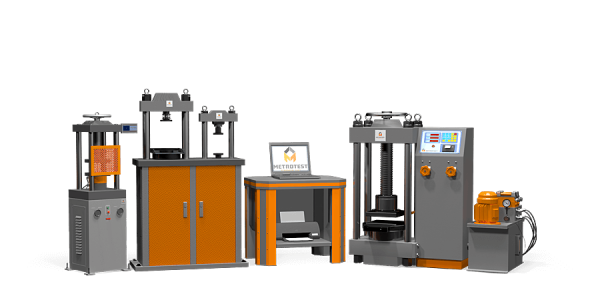

Электрогидравлические испытательные прессы ПИ представлены в 4 исполнениях:
Исп.1 - прессы испытательные малогабаритные с ручным управлением нагружения и диапазоном максимальных нагрузок от 100 до 2000 кН предназначены для испытания образцов строительных материалов в форме куба, балочки, цилиндра. Прессы исполнения 1 выполнены с одной зоной испытания, расположенной непосредственно над гидростанцией. Пульт управления выполнен в виде электронного программируемого блока.
Исп.2 - прессы испытательные четырехколонного исполнения с максимальным усилием испытания до 5000 кН предназначены для испытания готовых изделий и образцов строительных материалов из натурального и искусственного камня. Прессы исполнения 2 выполнены с одной зоной испытания и отдельным шкафом управления. Шкаф управления включает в себя гидростанцию и пульт оператора, позволяющий осуществлять ручное или автоматическое управление, точное считывание в реальном времени и математическую обработку результатов испытания.
Исп.3 - прессы испытательные двухзонные с максимальным усилием 10 и 300 кН предназначены для испытания образцов строительных материалов, образцов из натурального и искусственного камня. Прессы исполнения 3 выполнены с двумя зонами испытания, расположенная на одном основании. Гидростанция расположенная в основании, управляется автоматически с персонального компьютера.
Исп.4 - прессы испытательные двухколонного исполнения с максимальным усилием до 300 кН предназначены для испытания образцов строительных материалов в форме куба, балочки, призмы и цилиндра. Прессы исполнения 4 выполнены с одной зоной испытания, расположенной на одном основании с пультом управления.
Прессы испытательные внесены в Государственный реестр средств измерений России под № 59091-14.
Модификации испытательных прессов:
Испытательные прессы ПИ (малогабаритные) оснащены ручным управлением нагружения, сенсорным пультом управления и печатающим устройством. На сенсорном пульте управления задаются параметры испытуемого образца, отображаются в реальном времени текущие и максимальные значения нагрузки и скорости изменения нагрузки, приложенной к образцу. По результатам испытаний автоматически определяется максимальное значение нагрузки и рассчитывается предел прочности материала. Протокол испытаний по текущей серии выводится на принтер.
Испытательные прессы ПИ c цифровой системой обработки сигнала, позволяют получать и обрабатывать результаты испытаний на сенсорном пульте управления или на персональном компьютере (по техническому заданию Заказчика).
Авторское программное обеспечение «M-Test» производит автоматическую обработку результатов испытаний и построение графиков нагружения с возможностью масштабирования в режиме реального времени, а также осуществляет автоматический расчет механических характеристик материалов. Программное обеспечение предусматривает внесение методик испытаний по ГОСТ согласно техническому заданию Заказчика.
Комплект датчиков обеспечивает непрерывное измерение параметров испытательного процесса и передачу данных с дальнейшей визуализацией и обработкой на персональном компьютере.
После проведения испытания имеется возможность распечатки протокола испытаний и сохранения результатов в электронном виде с целью дальнейшей статистической обработки.
Испытательные прессы ПИ-А с цифровой системой измерения и автоматическим управлением.
Автоматическая система управления позволяет управлять процессом испытания как в ручном, так и в автоматическом режиме по заданным параметрам, получать и обрабатывать данные в реальном времени с построением графиков нагружения, автоматическим расчетом основных показателей и выводом на печать протокола испытания согласно ГОСТ 10180, ГОСТ 14019, ГОСТ 24409, ГОСТ 25.503, ГОСТ 30744, ГОСТ 310.4, ГОСТ 8462 и др.
Электрогидравлические испытательные прессы модификации ПИ-А имеют принципиально новую насосную станцию импортного производства. Комплектация системы высокоточным сервоклапаном позволяет осуществлять поддержание скорости нагружения в автоматическом режиме с минимальной погрешностью от заданной в соответствии с методикой (ГОСТ) на испытания. Управление автоматизированным испытательным прессом осуществляется в два действия: установка параметров испытания и запуск машины. По результатам испытаний формируется протокол и диаграмма нагружения с возможностью их сохранения и печати.
