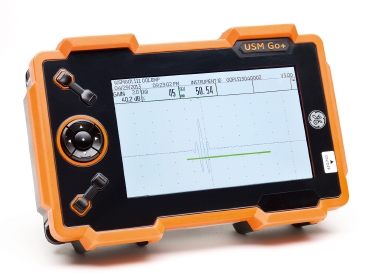

Ультразвуковой дефектоскоп Krautkrämer USM GO+

USM Go + портативные ультразвуковые дефектоскопы

Запросить цену
  • Кратко
  • Обзор
  • Преимущества
  • Технические данные
  • Применение

С удовольствием представляем новое поколение портативных ультразвуковых дефектоскопов Krautkrämer USM GO+ от компании Waygate Technologies.

USM GO+ выпускается в трех моделях: USM Go+ basic (базовая модель), USM Go+ DAC (с кривой амплитуда-расстояние), USM Go+ Advanced (модель с расширенными функциями).

USM Go+USM Go+ BaseUSM Go+ AWSUSM Go+ DAC AWSUSM Go+ Advanced
Прибор
1 батарея
Зарядное устройство
Силовой кабель
Транспортировочный кейс
Краткое руководство по эксплуатации
Руководство по эксплуатации на CD
Сертификат производителя
Наручный ремень
AWSопция
АРК/ВРЧопцияопция
АРДопцияопцияопция
Phantom ЧСИопцияопцияопция
Генератор прямоугольных импульсовопцияопцияопция
Аттенюатор Донного Эхоопцияопцияопцияопция

Обзор модельного ряда USM GO+

USM Go+ DAC (модель с кривой амплитуда-расстояние)

  • Все преимущества модели Basic + дополнительные преимущества
  • АРК для измерения согласно международным нормам EN 1713, ASME, JIS
  • Контроль сварных соединений
  • Коррекция АСД и кривых амплитуда-расстояние
  • Функция Color Leg
  • Множественная АРК с регулировкой смещения кривых
  • ВРЧ, 120 дБ/с для материалов с высоким затуханием звука

USM Go+ Basic (базовая модель)

  • Выявление дефектов при лучших эргономических показателях
  • Новый ультракомпактный корпус позволяет управлять прибором одной рукой
  • Масса дефектоскопа менее 1 кг
  • Дефектоскоп оснащен современной электроникой, имеет большой дисплей
  • Панель дефектоскопа полостью симметрична, подходит для управления как правой, так и левой рукой
  • Корпус защищен резиновым чехлом и устойчив к ударам и вибрации, что позволяет работать даже в экстремальных условиях

USM Go+ Advanced (модель с расширенными функциями)

  • Все преимущества описанных моделей + дополнительные преимущества
  • АРД-шкала для определения размера дефекта в поковках и сварных швах по EN 1712
  • Регулируемая ЧСИ позволяет применять дефектоскоп USM GO+ для контроля поковок на наличие включений и пор, исключая шумовые сигналы (низкая ЧСИ), а также легко контролировать сварные швы при требованиях высокой ЧСИ и быстрого сканирования для оптимизации циклов контроля.

Преимущества дефектоскопа USM GO+

Эргономика

  • Минимальный размер корпуса позволяет работать в труднодоступных зонах
  • Оптимальный размер дисплея способствует удобству считывания показаний и дифференциации эхо-сигналов.
  • С прибором можно безопасно работать одной рукой
  • Малый вес дефектоскопа (845 гр) облегчает работу
  • Встроенный штатив позволяет установить дефектоскоп на поверхности
  • Дефектоскоп можно использовать с обычными фото- и промышленными треногами
  • Регулировать основные параметры можно при помощи джойстика одним большим пальцем
  • С дефектоскопом удобно работать как правой, так и левой рукой

Производительность

  • Простота работы обеспечивается патентованной системой навигации GUI
  • Интуитивный интерфейс, не нужно обращаться к руководству по эксплуатации за нахождением описания той или иной функции
  • Джойстик позволяет управлять дефектоскопом одной рукой, а также обеспечивает быструю и точную настройку параметров
  • Функции AutoCal, Auto 80, «синхронизация стробов» позволяют максимально оптимизировать работу

Прочность корпуса

  • Части корпуса, подверженные значительному износу, прорезинены
  • Дефектоскоп прошел иммерсионное испытание по IP 67, пыле – брызгонепроницаемость по IP 67/IEC 529
  • Ударопрочность корпуса (514.5 процедура II, 516,5 процедура IV)
  • Вибрационный тест (Mil-Std-810F, 514.5 – 5 процедура I, приложение С)

Устройства ввода/вывода

  • Легкая загрузка протоколов и настроек
  • USB разъем
  • SD-карта: стандартная до 2 Гб
  • Генерация протоколов в формате JPG и BMP
  • Встроенная память позволяет сохранять результаты измерений в линейных и табличных файлах
  • ПО дефектоскопа можно обновлять по необходимости

Обнаружение дефектов

  • Уникальная патентованная функция Phantom echo indicator (распознавание шумовых сигналов)

Технические данные USM Go+

Частотный диапазон:0.2 МГц - 20 МГц
Диапазон калибровки по глубине:макс. 14016 мм по стали (продольные волны)
Регулировка усиления:до 110 дБ, ступенями 0,2 дБ
Демпфирование:50 или 1000 Ом
ЧСИ:автоматическая оптимизация в диапазоне 15 - 2000 Гц, 3 режима автоматической настройки: AutoLow, AutoMed, AutoHigh. Дополнительно: ручная настройка ЧСИ в диапазоне 15 - 2000 Гц
Форма представления сигналов:двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление
Измерение расстояния:по фронту или по пику сигнала
Съемная память:SD-карта, 2Гб, формат протокола - Jpeg
ЖК-дисплей:активная площадь 108 мм х 64,8 мм, разрешение 800 х 480 пикс.
Устройства ввода/вывода:2 разьема Lemo-OO для преобразователей, микроUSB-разъем, слот для SD-карты
Диапазон рабочих температур:0 - 55С
Температура хранения:-20С…+60С
Время автономной работы:5,5 часов. Универсальное зарядное устройство переменного тока (100-240V, 50-60 Гц)
Размеры:175 мм х 111 мм х 50 мм
Масса:845 гр (с аккумулятором)

Применение

  • Контроль сварных швов и основного металла
  • Контроль поковок
  • Контроль ж/д рельсов
  • Контроль композитных материалов
