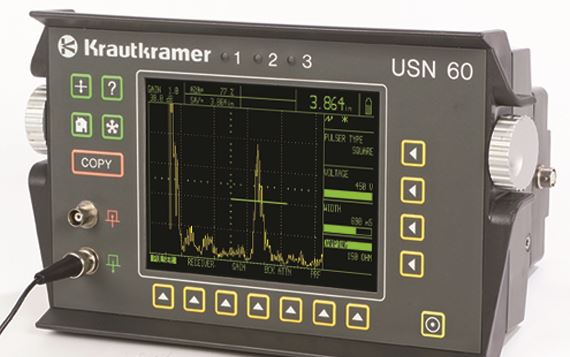

Ультразвуковой дефектоскоп Krautkrämer USN 60
Запросить цену
- Кратко
- Характеристики
- Технические данные
Универсальный процессорный дефектоскоп Krautkrämer USN 60 с цветным ЖК-экраном имеет понятное меню с описанием отдельных функций и «помощью», измеряет координаты дефектов (глубина залегания и расстояние до проекции дефекта на поверхность при работе с наклонными преобразователями). Дефектоскоп USN 60 оснащен системой построений кривой амплитуда-расстояние по эталонным отражателям и временной регулировкой чувствительности, с функцией встроенных электронных АРД-шкал (по дополнительному заказу) для стандартных преобразователей и заданием характеристик преобразователя любого типа, кроме раздельно-совмещенных.
Характеристики дефектоскопа USN 60
- Цветной ЖК-дисплей с высокой контрастностью и большим углом обзора;
- Понятное меню с описанием отдельных функций и «помощью»;
- Измерение координат дефектов, система построений АРК по эталонным отражателям и ВРЧ, с функцией встроенных электронных АРД-шкал (по дополнительному заказу) для стандартных преобразователей и заданием характеристик преобразователя любого типа, кроме раздельно-совмещенных;
- Режимы остроконечной и прямоугольной формы зондирующего импульса;
- Выходы ТТЛ для управления внешними устройствами;
- Возможность запуска развертки и стробирующих устройств АСД от поверхностного отражения при иммерсионном контроле;
- Подавление донного эхо-сигнала для контроля качества акустического контакта, внешняя синхронизация;
- Возможность работы с прямоугольным зондирующим импульсом для повышения разрешающей способности при контроле изделий авиапромышленности.
Технические данные дефектоскопа USN 60
| Частотный диапазон: | 0,25 - 25 МГц; узкополосные: 1,2,5,10,15 МГц; широкополосные: 0,25 - 2, 10 - 25МГц |
|---|---|
| Диапазон калибровки по глубине: | мин. 0 - 1 мм (по стали), макс. 0 - 28 м |
| Скорость звука: | 250 - 16000 м/с |
| Смещение изображения: | от - 20 до 3500 мкс (от - 60 мм до 10,5 м по стали) |
| Компенсация задержки в призме: | 0 - 999,9 мкс |
| Регулировка усиления: | 0 - 110 дБ, ступенями: 0,1; 0,5; 1; 2; 6; 12 дБ |
| Частота следования импульсов: | 15 - 6000 Гц |
| Форма представления сигналов: | двух- или однополупериодное детектирование по положительной иои отрицательной полуволне, ВЧ-представление, 4-х ступенчатое демпфирование |
| Отсечка: | до 80% |
| Измерение амплитуды: | в % от высоты экрана, в дБ по отношению к опорному уровню |
| Измерение расстояния: | по фронту или по пику сигнала |
| ВРЧ: | до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс |
| Внутренняя память: | 100 блоков настройки с изображениями сигналов, запоминание результатов измерения толщины в файлах различного формата |
| Интерфейс: | RS 232 C, ввод и вывод данных, параллельный порт |
| Питание: | блок литий-ионных аккумуляторов, металл-гидридные или никель-кадмиевые аккумуляторы, 6 шт. (9 А/ч) или сухиа батареи |
| Врема работы от батарей: | до 8 часов от блока литий-ионных аккумуляторов |
| Размеры: | 282 мм х 171 мм х 159 мм (Ш х В х Г) |
